Fabrication d'une baliste
Toujours dans la série des engins de siège pour accompagner le château fort, je fabrique cette fois-ci une baliste. Comme le précise cet article de Wikipedia : À l'origine, le mot "catapulte" désigne un engin lanceur de flèches, alors que le terme "baliste" fait référence à une machine qui lance des pierres, mais la signification des deux termes a été intervertie à partir du IVe siècle de notre ère, d'où parfois une certaine confusion dans les termes. Dans mon cas, ce sera donc bien une grosse arbalète sur roues.

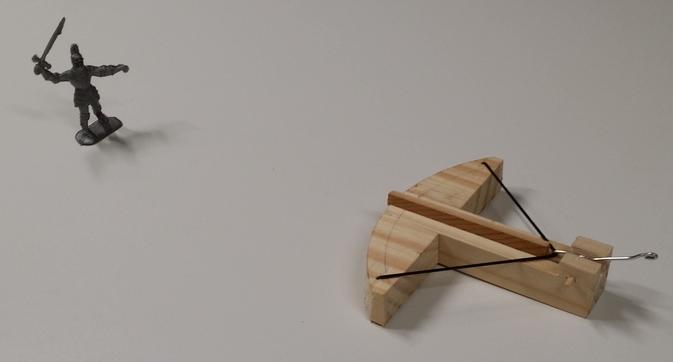

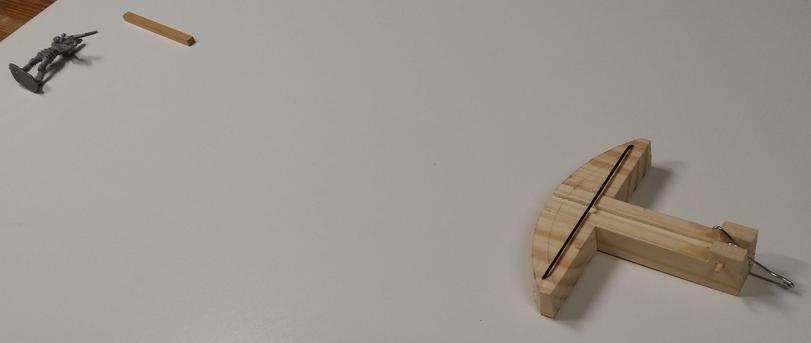

Tout d'abord, j'ai réalisé un prototype. Et j'ai bien fait, car la gâchette m'a causé des soucis de mise au point... Après divers essais, je me suis rendu compte que le crochet était trop long. Car en actionnant cette gâchette, l'élastique était relâché au dessus du projectile !
Avec un crochet court, ça fonctionne très bien !

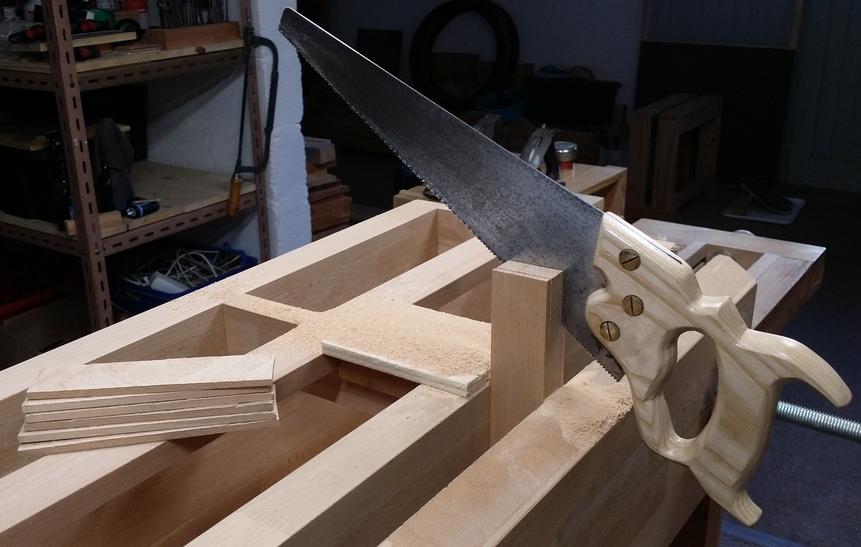

Je découpe des lamelles de hêtre.

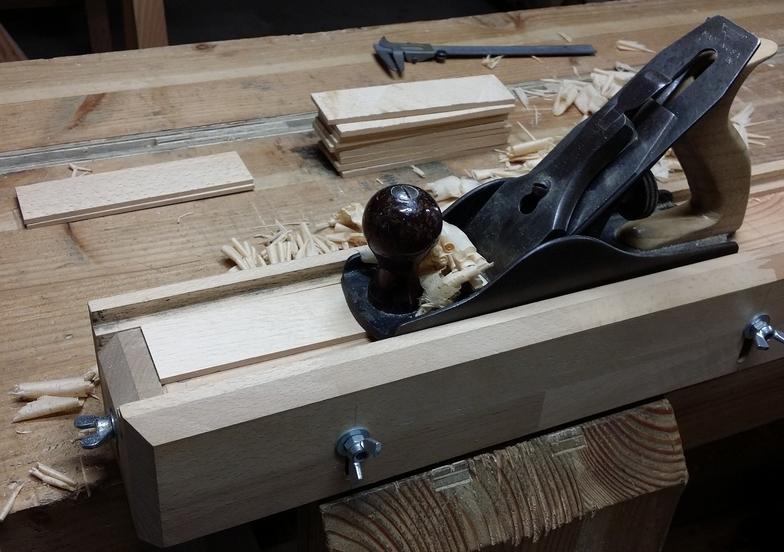

Et je les rabote à 3 mm d'épaisseur.

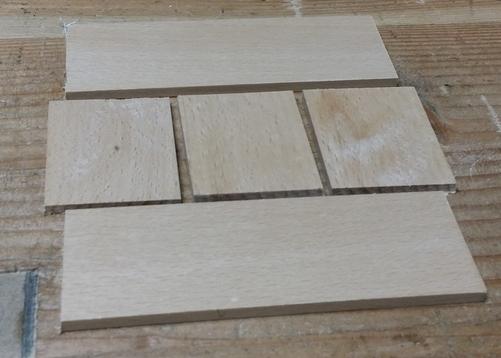

Je decoupe la lamelle centrale, pour avoir le fil du bois perpendiculaire.

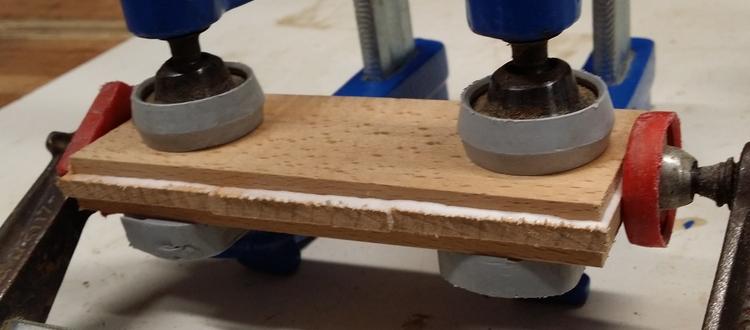

Et je colle.

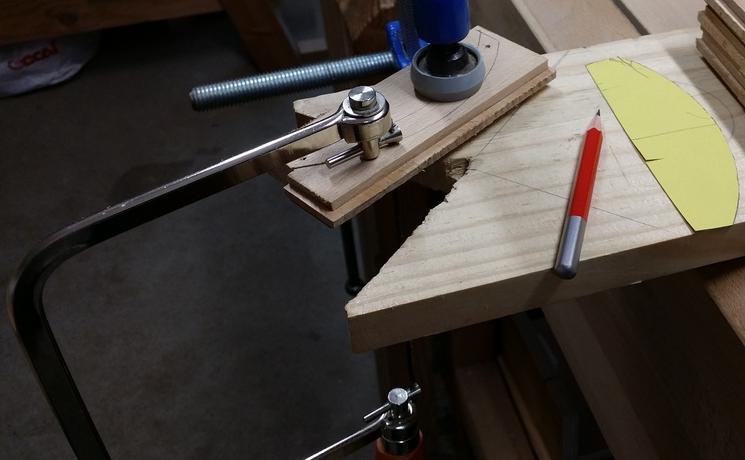

Découpe de l'arc à la scie à chantourner. Ce n'est pas tellement à cause de de la force de l'élastique que je renforce l'arc avec ce collage. Mais surtout parce que l'engin de siège risque fort de ne pas toujours être manipulé avec délicatesse :-)

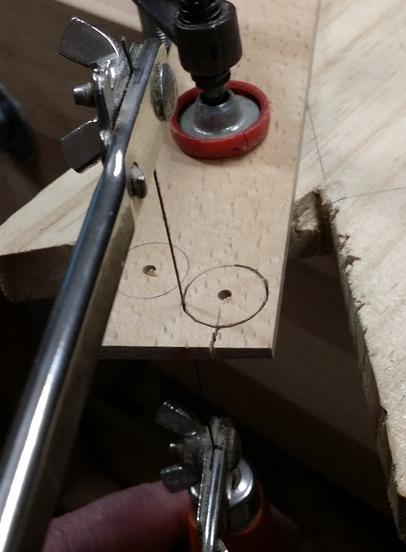

Dans une de ces lamelles , je découpe des roues.

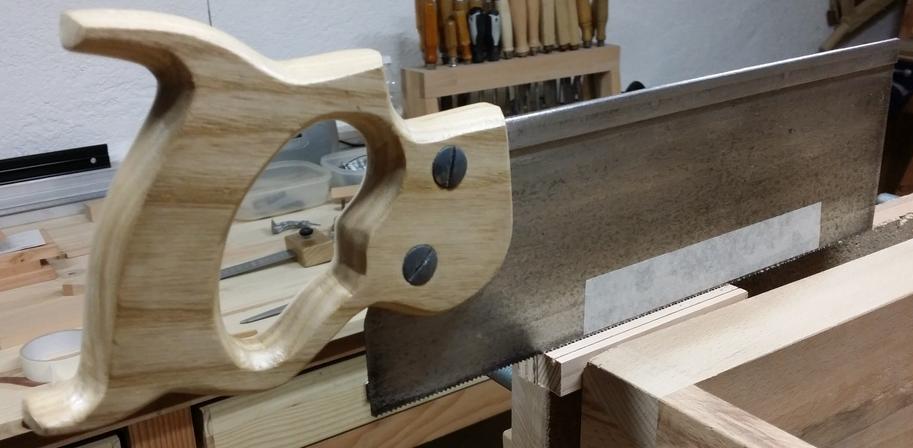

Pour guider le projectile, je dois pratiquer une rainure de 6,5 mm dans un morceau de 15 mm de section. Je réalise d'abord deux entailles à la scie, avec un bout d'adhésif de masquage comme guide de profondeur.

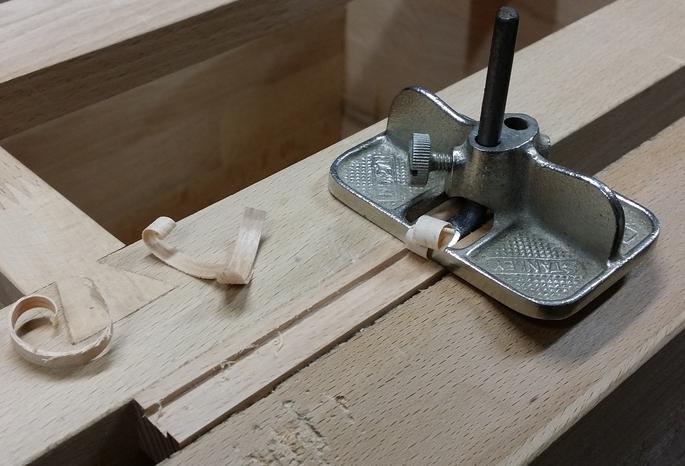

Et je sors ma mini-guimbarde (Stanley 271) pour terminer cette rainure.

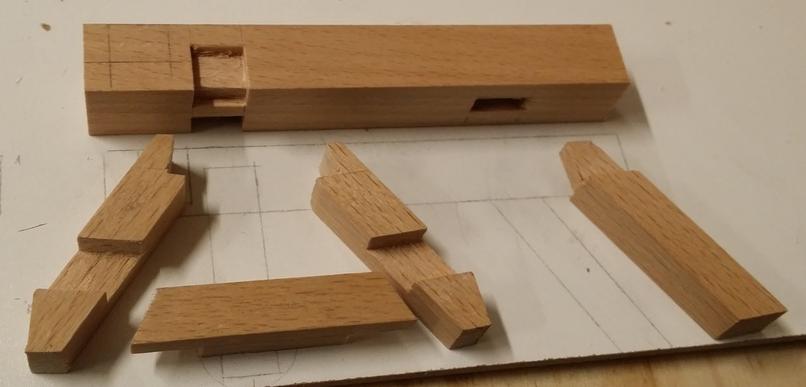

Le piètement est réalisé dans des morceaux en 10 mm de section.

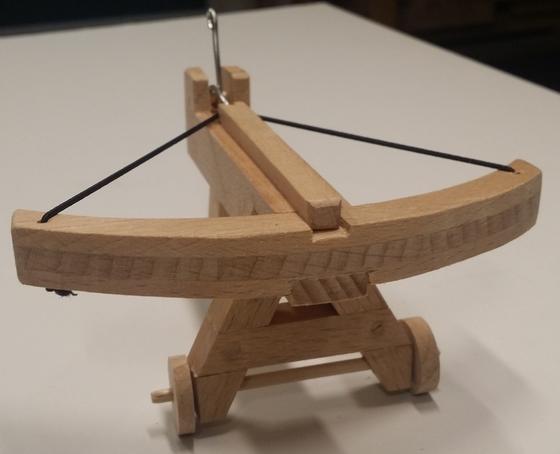

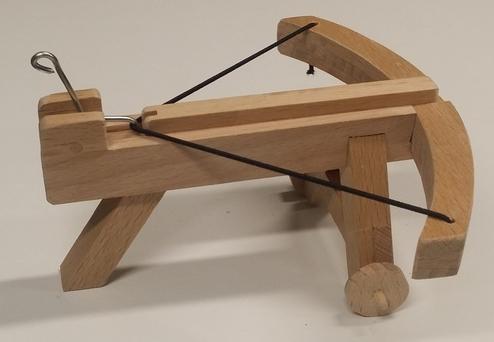

Et voilà !
Contrairement au bélier qui était uniquement un engin d'attaque du château, la baliste était aussi utilisée en arme de défense. J'en ai donc fabriqué 4. Mon "client" teste à son tour les balistes... en mode peloton d'exécution ! Cliquez sur la photo ci-dessous pour une petite vidéo.

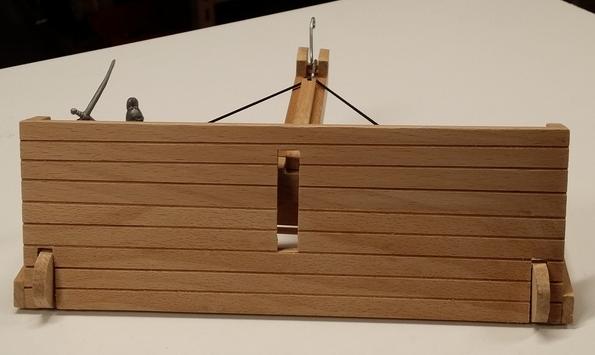

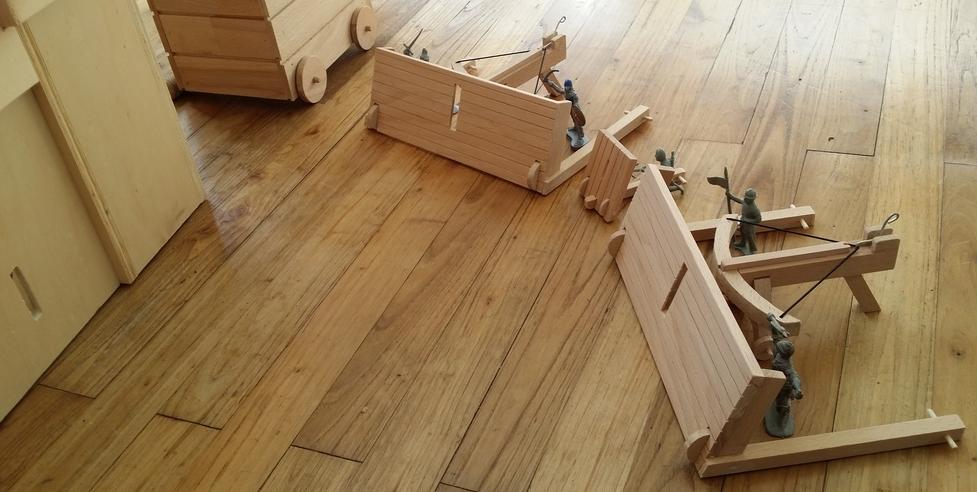

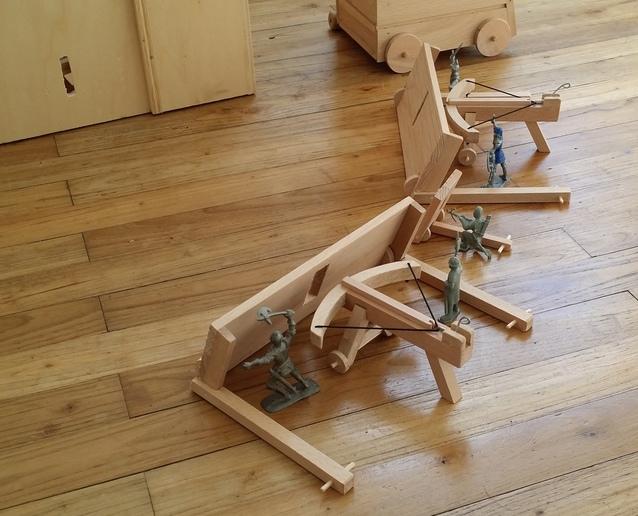

Mise à jour Sur le principe du petit mantelet pour l'arbalétrier, j'en ai fabriqué deux de taille à protéger une baliste, et quelques soldats bien sûr.
